【干货分享】 如何应用UG做出滚花效果！

有些零件表面需要滚花，但初学者往往不知道该如何去做，这次小编教你如何用UG做出滚花效果。

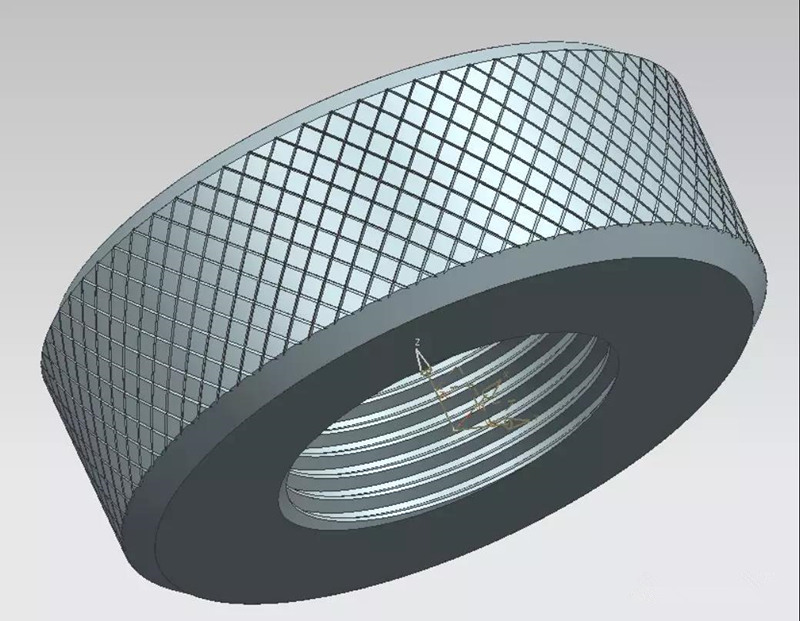

先做一个调节螺母，调节螺母表面是需要滚花的，然后我们对这个螺母进行滚花处理

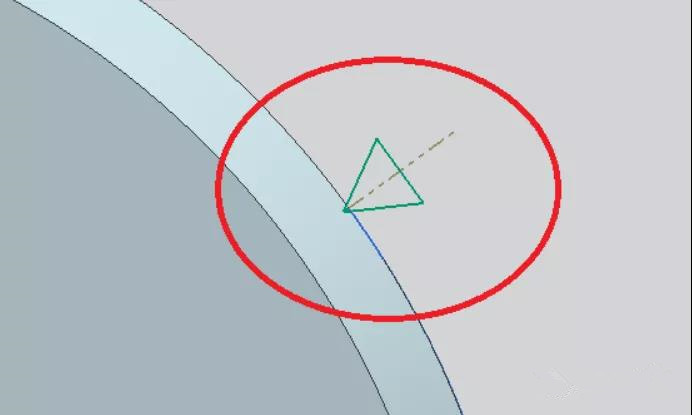

1绘制一个三角形，使其一个角深入表面一点点，如果现在还不太明白我说的，没关系，继续往下看就会明白了。

这个三角形是用来做扫掠命令的轮廓草图

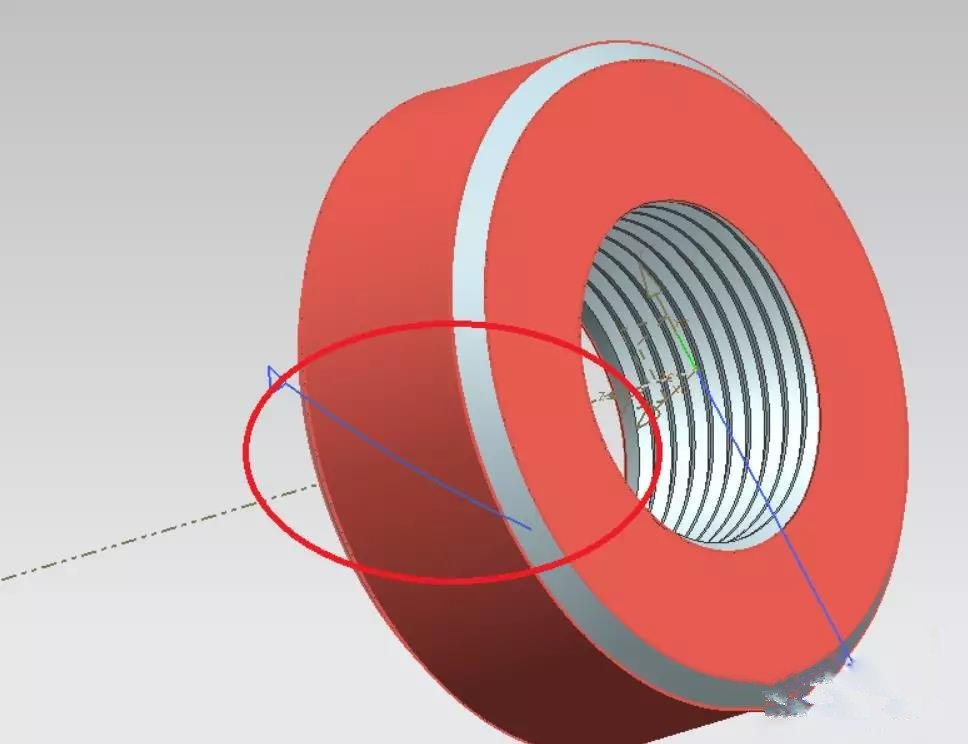

 2绘制一条紧贴滚花面的螺旋线，这条螺旋线是用来做扫掠命令的路径

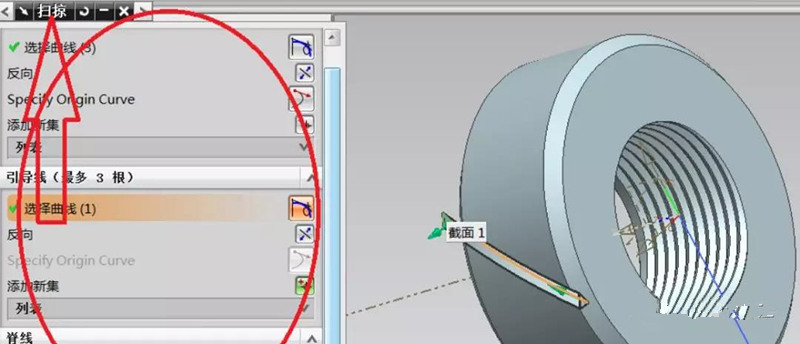

3使用 扫掠命令 做出如图所示的扫掠零件

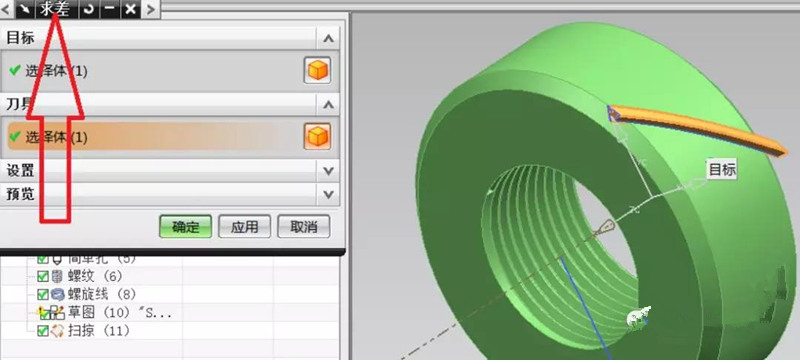

4把调节螺母毛胚和刚才做的扫掠零件 使用布尔操作中 求差

求差后 毛胚表面生成一个细长的V型面（其实就是三角形的角在滚花表面沿螺旋线切出来的痕迹）

5然后就是要把这个痕迹（V型面）阵列，点击实例特征命令（10.0叫整列几何特征）

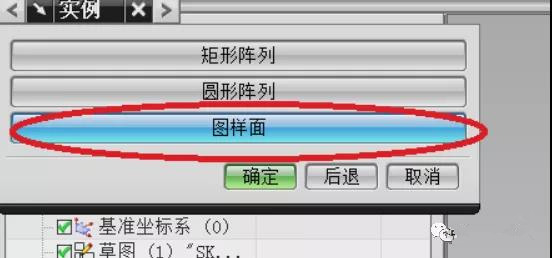

6在弹出窗口中 选择 图样面

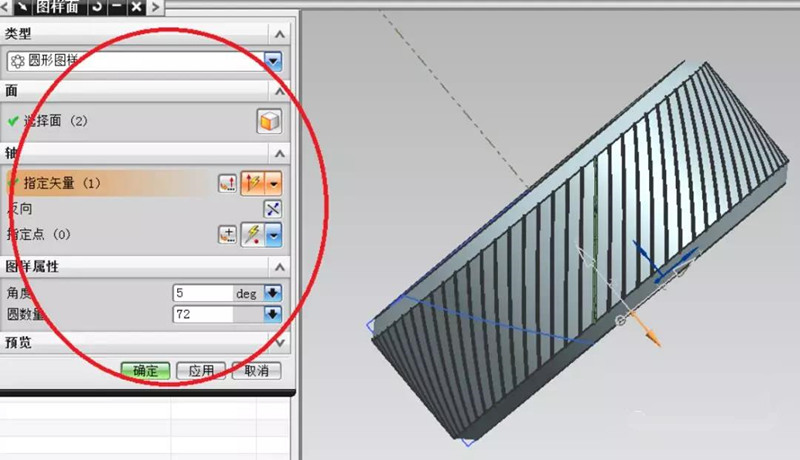

7然后在弹出窗口中填好一系列信息，可以看到小编填的数据面 选中 那个V型面 它是有两个面组成的轴 选择中心轴，小编把角度设置的是5°，72个刚好是360°，完成后的效果如图所示，这样就完成一半了

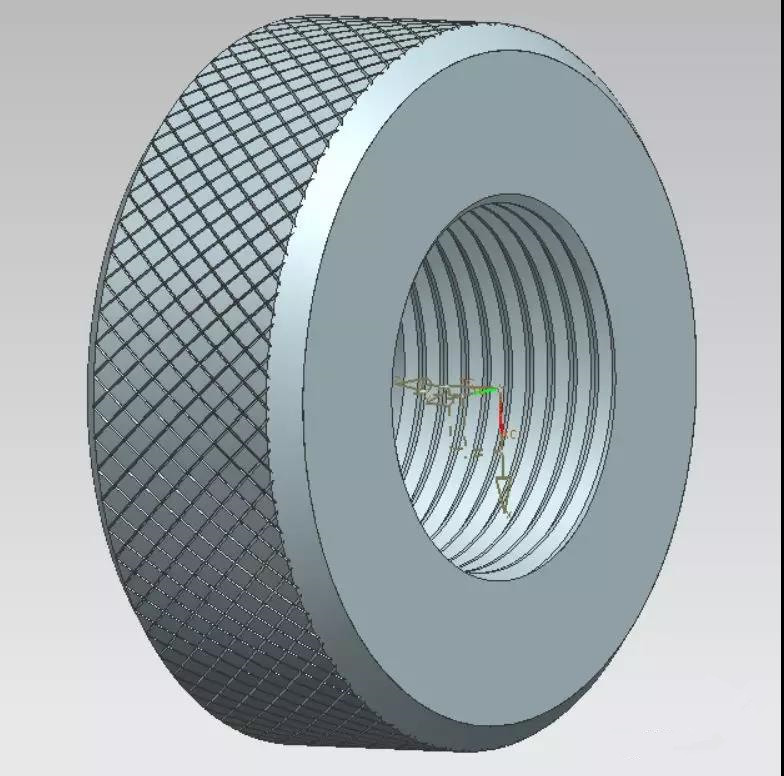

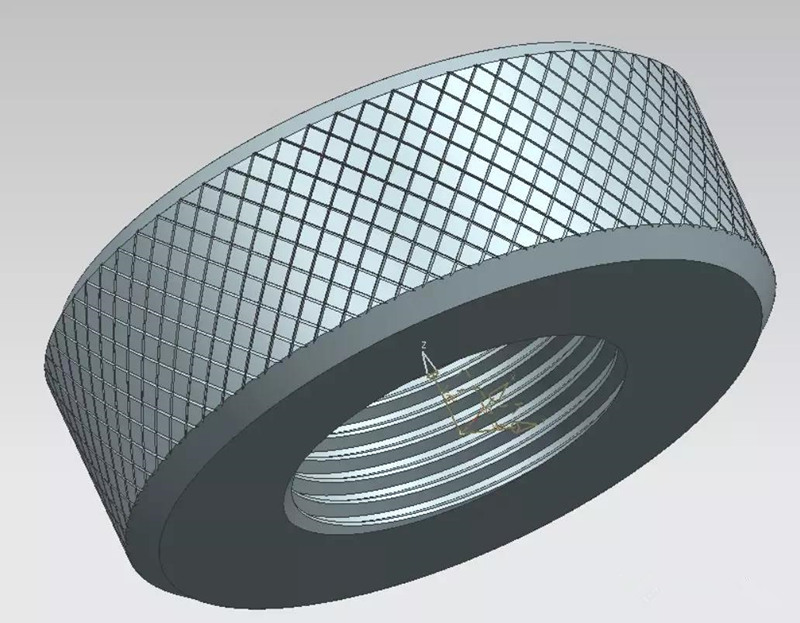

8 接下来就是重复上述步骤，只不过再做螺旋线时把方向改一下，原来是右旋，再做的时候改成左旋。完成后的效果

是不是感觉有点像汽车轮胎了，没错，汽车轮胎条纹也可以使用类似的方法制作
