UG模具设计中几种外环转角分型方法

分模中，产品外环分型线的转角是很常见的，也是难点之一，下面是一些常用的处理手法，供大家参考！

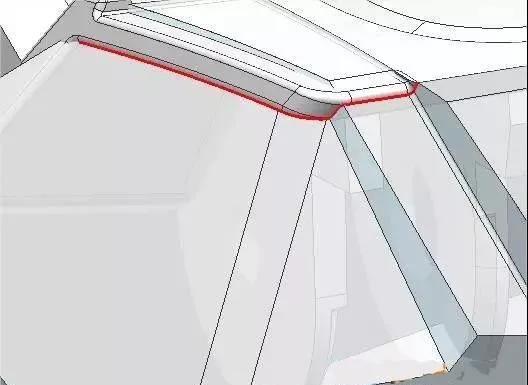

1、在以实体构建分型时，怎么处理外环的转角

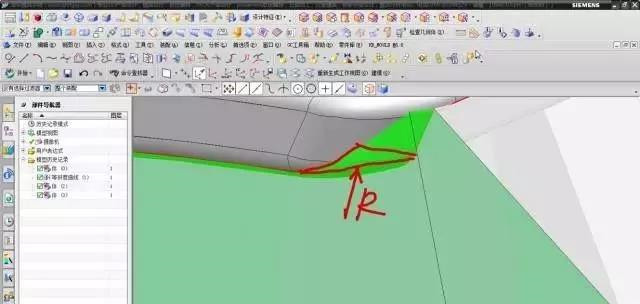

2、思路：尽量使绿色实体成下图状态，以使用圆角来贴合分型线

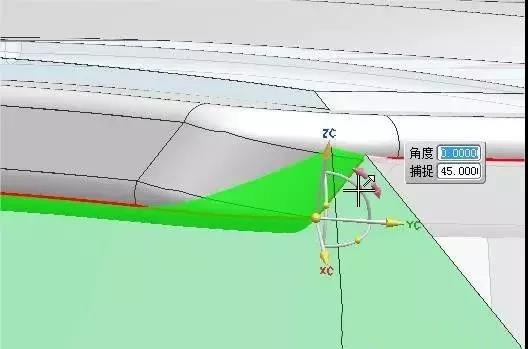

3、把坐标系移动到转角线的另一侧，然后调整角度到合适位置

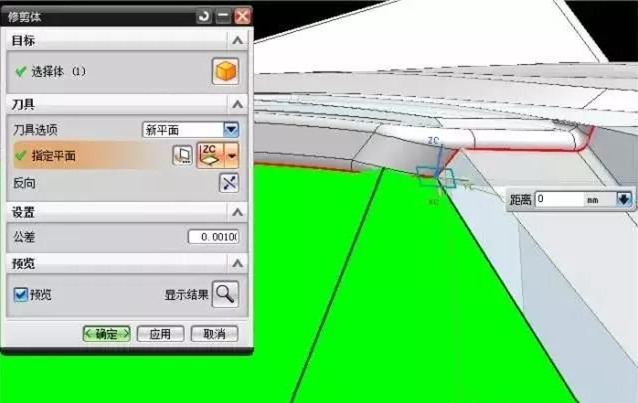

4、修剪后得到下图的结果

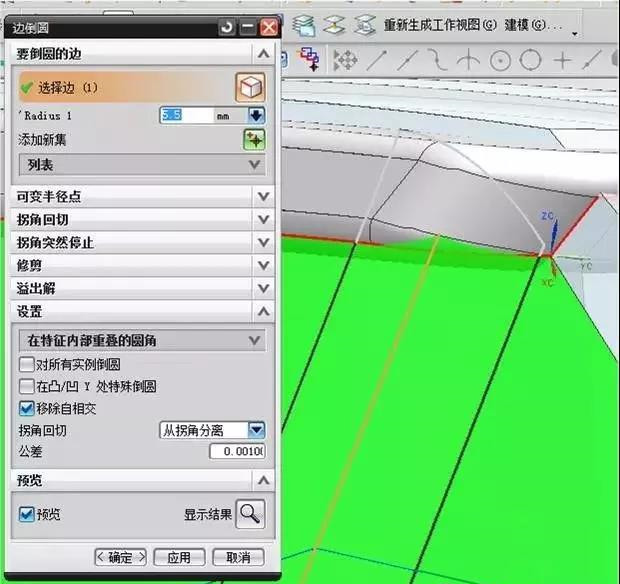

5、作圆角，调整大小拟合分型线

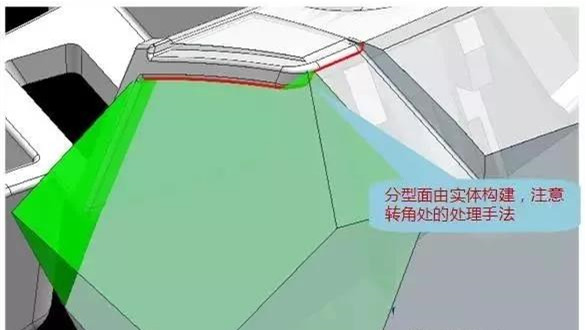

6、结果如图，学数控、学设计请加陈老师微信：13112555589
