【UG自学】拆电极烂面处理技巧 !

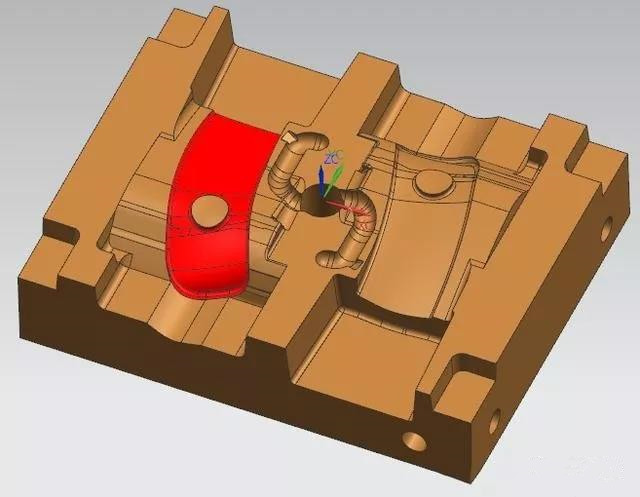

在拆电极经常会遇到有些产品的面是很烂的，也就是碎面与断点很多，特别在玩具模中是常见的，如下图：

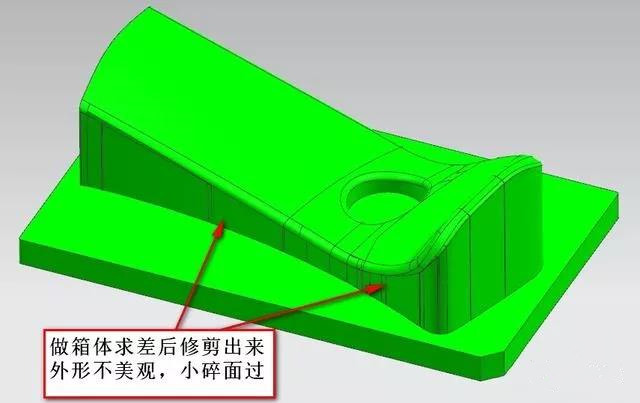

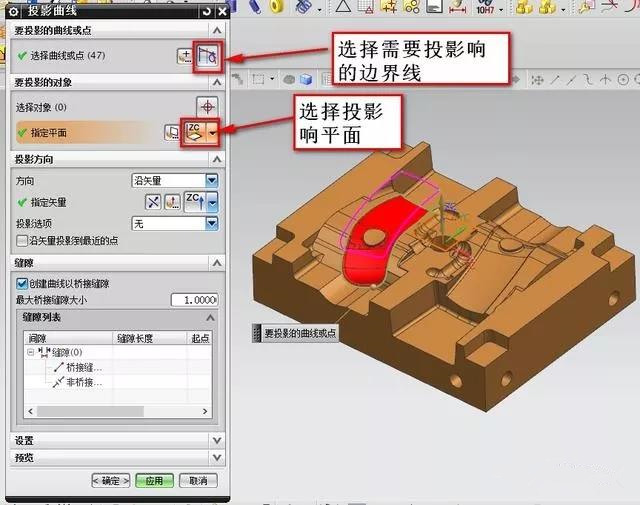

如上图所示，如果按常规做法，我们都是加箱体求差然后修剪掉多余部分，但这样做比较费时间以及效果不理想。遇到这种情况应该用逆推思维做法，用投影响曲线先找出最大外形，如下图：

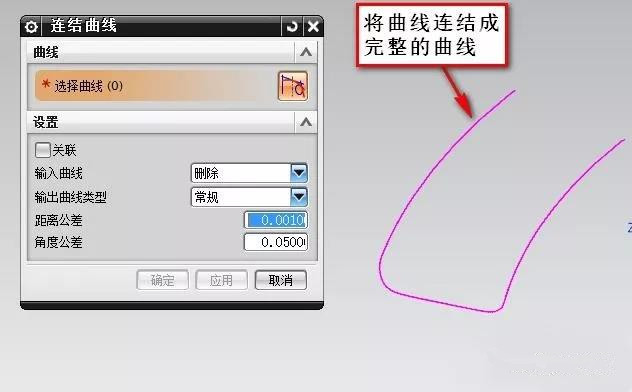

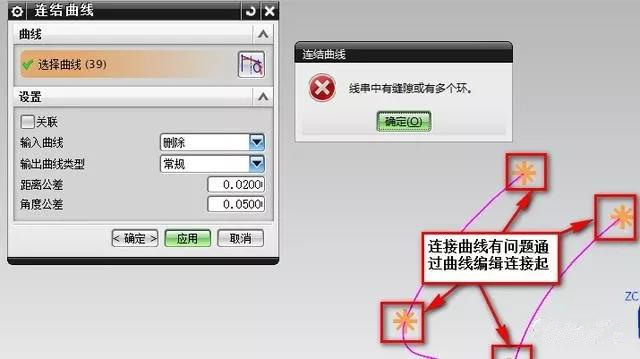

不想从事底层工作，想摆脱现状，投影出最大外形线后，用连接曲线将曲线连接起来，如果中间有断点，可以用曲线的编缉命令修改后连接起来，如下图：

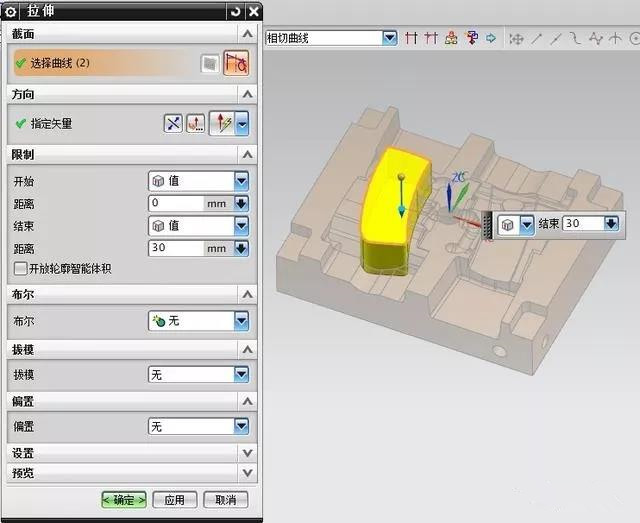

曲线相接起来后，用拉伸命令拉伸出最大外形，如下图：

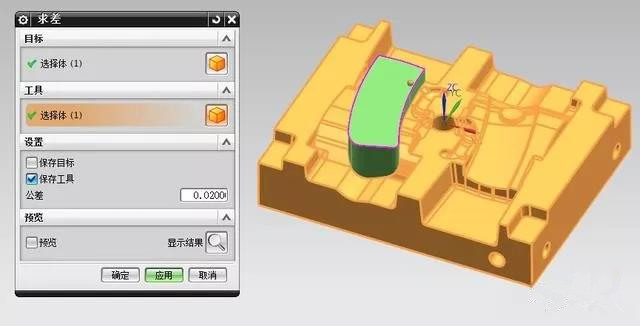

拉伸外形后，用布尔运算的求差命令求出我们所需要的电极部分，如下图：

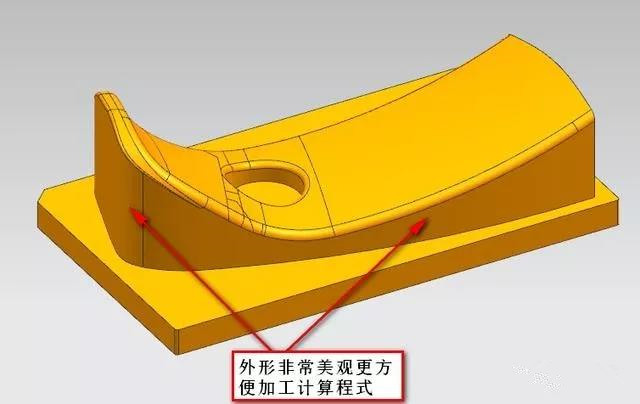

最后加基准台完成如下图：
